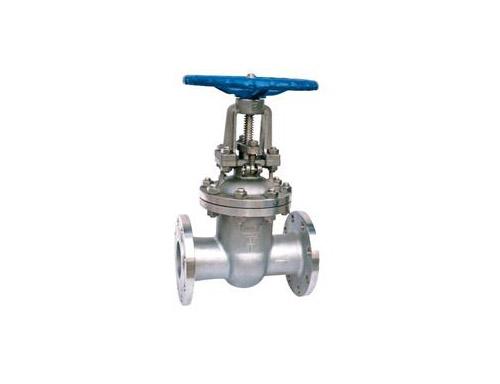

Z41H不銹鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。本類閥門在管道中一般應當水平安裝。
全國服務熱線：13901428630
Z41H不銹鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。本類閥門在管道中一般應當水平安裝。
產品特征
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
主要零件材質
|
零件名稱
|
ZG1Cr18Ni9Ti
304 CF8 |
ZG00Cr18Ni10
304L CF3 |
ZG1Cr18Ni12Mo2Ti
316 CF8M |
ZG00Cr17Ni14Mo2
316L CF3M |
|
閥體/閥蓋
|
0Cr18Ni9
|
00Cr18Ni10
|
0Cr18Ni9Mo2
|
00Cr18Ni10Mo2
|
|
閘板
|
0Cr18Ni9
|
00Cr18Ni10
|
0Cr18Ni9Mo2
|
00Cr18Ni10Mo2
|
|
閥桿
|
0Cr18Ni9
|
00Cr18Ni10
|
0Cr18Ni9Mo2
|
00Cr18Ni10Mo2
|
|
閥桿螺母
|
鋁青銅
|
|||
|
填料
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
|
墊片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
|
壓蓋
|
0Cr18Ni9
|
00Cr18Ni10
|
0Cr18Ni9Mo2
|
00Cr18Ni10Mo2
|
|
螺栓
|
不銹鋼
|
|||
|
螺母
|
不銹鋼
|
|||
|
手輪
|
球墨鑄鐵、鑄鋼
|
|||
|
型號
|
公稱通徑
|
尺寸
|
|||||||
|
L
|
D
|
D1
|
D2
|
b-f
|
z-Φd
|
H
|
D0
|
||
|
Z41H 1.6MPa
|
15
|
130
|
95
|
65
|
45
|
14-2
|
44
|
170
|
120
|
|
20
|
150
|
105
|
75
|
55
|
14-2
|
44
|
200
|
120
|
|
|
25
|
160
|
115
|
85
|
65
|
14-2
|
44
|
215
|
140
|
|
|
32
|
180
|
135
|
100
|
78
|
16-2
|
48
|
260
|
160
|
|
|
40
|
200
|
145
|
110
|
85
|
16-3
|
48
|
290
|
200
|
|
|
50
|
250
|
160
|
125
|
100
|
16-3
|
48
|
345
|
220
|
|
|
65
|
265
|
180
|
145
|
120
|
18-3
|
48
|
360
|
240
|
|
|
80
|
280
|
195
|
160
|
135
|
20-3
|
88
|
385
|
280
|
|
|
100
|
300
|
215
|
180
|
155
|
20-3
|
88
|
430
|
300
|
|
|
125
|
325
|
245
|
210
|
185
|
22-3
|
88
|
520
|
320
|
|
|
150
|
350
|
280
|
240
|
210
|
24-3
|
8-23
|
610
|
350
|
|
|
200
|
400
|
335
|
295
|
265
|
26-3
|
12-23
|
765
|
400
|
|
|
250
|
450
|
405
|
355
|
320
|
30-3
|
12-25
|
895
|
450
|
|
|
300
|
500
|
460
|
410
|
375
|
30-4
|
12-25
|
1145
|
500
|
|
|
350
|
550
|
520
|
470
|
435
|
34-4
|
16-25
|
1200
|
550
|
|
|
400
|
600
|
580
|
525
|
485
|
36-4
|
16-30
|
1400
|
600
|
|
|
450
|
650
|
640
|
585
|
545
|
40-4
|
20-30
|
1500
|
650
|
|
|
500
|
700
|
705
|
650
|
608
|
44-4
|
20-34
|
1630
|
700
|
|
|
600
|
800
|
840
|
770
|
718
|
48-5
|
20-41
|
1830
|
800
|
|
